CFL-605RT

小型机的多种切割

CFL-605RT尽管机身小巧,但却配备了偏芯切割、普通切割、震动式切割、压制折痕等丰富的功能。最适合制作包装等的样品或小批量产品。

配备震动切刀可切割减震材料

可通过一边振动切刀刀刃一边切割的震动切刀,精准地切割较厚的材料,包装时用于保护产品的减震材料(填充物)也可同时制作。最大切割厚度为10mm。


震动切刀(上下振动)

利用上下振动的刀具,锋利地切割较厚的材料。最适合切割瓦楞纸板、发泡板材。可通过控制刀头方向,广泛应对不同厚度的切割材料。在毡垫上吸附并切割材料。

[适合进行震动式切割的材料]
瓦楞纸板、木架、海绵等发泡板材及其他材料

■最大振动次数:大约往返3,000次/分钟
■振动行程:5mm
■切割压力:1,500g
■最大切割厚度:10mm ※因材料而异


配备可切割较厚材料的标准切刀


可在高低压范围内微调切割压力,以此切割较薄的薄膜或最大切割厚度为2mm的材料。


标准切刀(切刀)

这是一种沿行进方向对刀头进行自动准确控制、特别适合进行瓦楞纸板或发泡板材进行切割的方法。

[适合进行切割的材料]
白纸板、反射膜、各种橡胶、各种工业材料、F/G瓦楞纸板

■切割压力:500~1,500g ※最佳压力因材质而异。
■最大切割厚度:2mm ※因材料而异


一台设备即可完成切割和压制折痕


只需一台设备即可在材料上绘制钻孔切割线、弯折成型时的折线(测量标记)。不仅纸张,也可在PET、PP材料等薄膜上操作。

偏芯切刀

适用于1mm以内的材料。切割压力可在30~1,000g之间调整,以此进行最佳切割。


压痕滚轮

可用顶端为圆形的滚轴添加折痕,制作美观的包装材料。压力可在500~1,500g的范围内更改。



通过读取裁切标记提高完成度


读取传感器可准确读取打印在介质上的裁切标记,并在正确的位置切割。


不同工具相互组合,支持各种工序


根据用途切换喷头中的工具,可进行多种切割。


装置位置

装置位置

[可安装的工具]
[A装置]
笔/偏芯切刀
[B装置]
震动切刀
切刀具
压痕滚轮
※各工具由客户自行更换


真空吸附构造可减轻介质的翘起


配备多种构件,减轻了轻量或薄型材料的翘起。操作震动切刀时,利用真空装置固定材料。送风机为收纳型,可节省空间。此外,从设备左侧的滚筒支架探出的吸附片(SPC-0787)将材料盖住,有利于通气材料的固定。

※使用震动切刀时,切割前请务必铺设毛毡垫605(SPC-0785)。
※安装的材料无法用真空装置完全吸附时,请使用粘结胶带固定工件的4边。
※吸附片为零售品。


案例:与UV打印机配合使用,简单地制作实体模型!


此前,在根据产品制作包装材料试样时,如果利用印刷资料制作,需要反复研究设计方案、与承包方沟通并委托其制作,工作费时费力。而如果将CFL-605RT和另售的UJF-6042MkII配合使用,从产品和包装材料的打印到减震材料的制作均可整体完成。试样的制作和小批次生产可按需完成,便于进行少量多品种制作,并以较低的成本和较短的交货期完成工作。

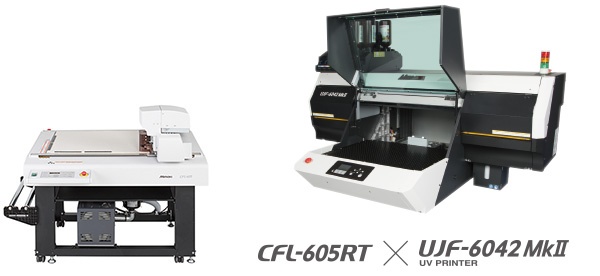

CFL-605RT x UJF-6042MkII

什么是平板打印机UJF-6042MkII?

UJF-6042MkII是利用UV固化墨水进行最大A2尺寸打印的平板打印机。该设备不仅可以打印产品,而且还可以打印包装材料。


【案例】打印至USB内存并制作包装盒

模式

CFL-605RT 可切割范围:610 x 510 mm
